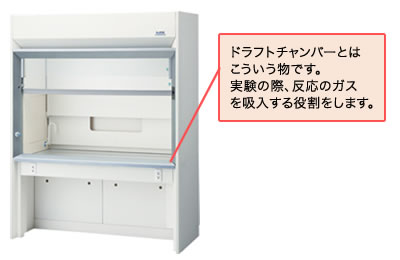

ドラフトチャンバーの下に入る小型の中和装置はできませんか？

というご相談を受け、大学研究機関に納入した例です。

【中和装置の条件】

・強酸（ｐＨ１．０以下）の中和処理

・基本的に少量のため、バッチ式の中和処理装置を希望。

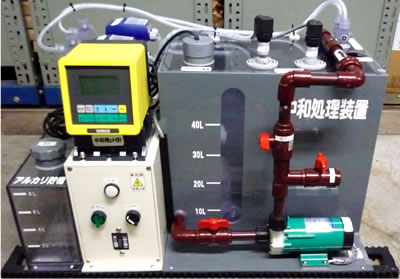

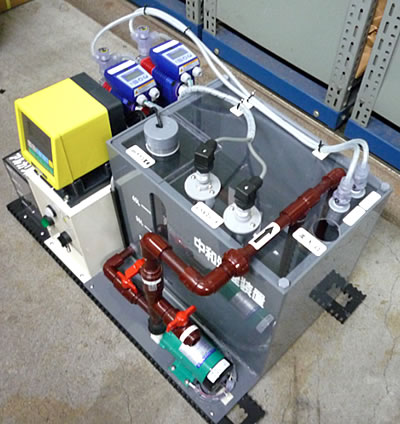

今回設計した小型中和装置の特徴

• ・１回の処理能力は約４０Ｌ
• ・中和剤は苛性ソーダ２４％
• ・薬品の注入は入り過ぎを考慮して、注入ポンプ２台で、一定のｐＨ値設定での２段切り替え式としました。
• ・高さ寸法があまり取れないため、ミキサーではなく、ポンプ循環式で循環効率を考え、液中の吐出に撹拌ノズルを採用し、ミキシングを良くしました。
• ・中和終了後の排水はバルブ切り替えで、循環ポンプを利用して排水し、中和処理槽に設置のレベルスイッチで自動ＯＦＦするようにしています。
• ・寸法は７５０×４８０×４８３Ｈ（ｍｍ）となります。
