制御機能付きpH計/ORP計
PET-M4

業界初の屋外型制御機能付pH計/ORP計。
設置場所を選びませんので、あらゆるpH・ORPの計測管理に活用できます。

コンパクトでありながら多機能、様々な生産プロセスや排水処理の水質管理が可能。

制御盤が不要なため、大幅なコストダウンが可能です。

オンライン購入のご案内

特長

・制御盤を使わずに、計器から直接ポンプや撹拌機を動作・制御することができます。

・計器への入力電圧に対応した有電圧が出力されるため、各端子に機器を配線することで

　計器から動作・制御が可能です。

・充実の制御機能に加え、入力接点、pH/ORP異常警報出力、伝送出力も装備。

・ON/OFF制御・自分割比例制御・ツインタイマー制御の3パターンの制御方式を採用。

・レベル計の入力接点、pH異常警報出力、伝送出力も装備しています。

・シリアル通信RS485を搭載。

・PLCやPCと接続して遠隔にて数値の確認や操作が可能です。

・過剰注入防止プロテクトタイマーが設定可能な安心設計。

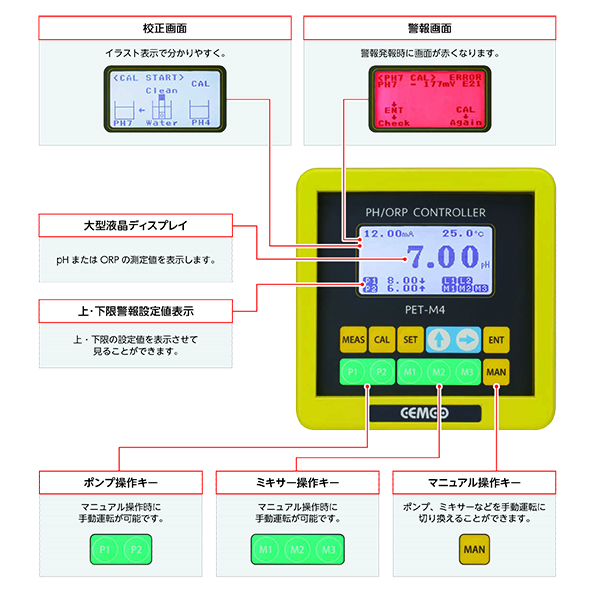

・警報発生時（エラー時）に画面が赤くなります。

・校正画面がイラスト表示でわかりやすい。

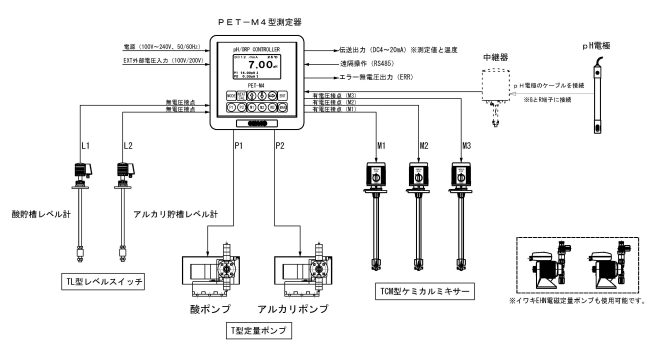

計器からの制御イメージ

　　※クリックでPDFが開きます。

用途

・化学工業などの排水のpH中和や酸化・還元処理。

・水耕栽培などのpH計測管理。

・実験排水などのpH計測管理。

・表面処理でのメッキ液のpH管理。

・スクラバーなどの循環液のpH管理。

・その他プロセス装置の組み込み。

仕様

名　称		制御機能付きpH計/ORP計
型　式		PET-M4
測定方法	ｐH	ガラス電極方式
	ORP	金属電極方式
	温度	温度センサー 1000Ω(0℃)/500Ω(25℃)/6.8kΩ(25℃)/温度補償なしより選択
測定範囲	ｐH	-1.00 ～15.00pH（制御は 0～14pH)
	ORP	-1000mV ～ +1000mV
	温度	0 ～100℃
分解能	ｐH	0.01pH
	ORP	1mV
	温度	0.1℃
測定精度	ｐH	0.02pH ±1digit（計器のみ）
	ORP	2mV ±1digit（計器のみ）
	温度	±1℃
表　示		pH(ORP) 測定値、設定値、出力状態、外部信号入力状態
温度補償		pH 自動温度補償　範囲 0 ～ 60℃（電極により 0 ～ 95℃可）
校　正	自動校正	JIS 標準液、USA 標準液から選択可能・JIS 標準液：STD…pH6.86　SLOPE…pH4.01/9.18/1.68 から選択・USA 標準液：STD…pH7.00　SLOPE…pH4.00/10.01から選択
	手動校正	任意の pH の 2 液を用いた手動校正
制御出力		pH/ORP 制御用有電圧出力外部機器操作用有電圧出力エラー警報出力
制御入力		外部有電圧信号入力　AC100 ～240V 外部接点入力
伝送出力		pH/ORP および温度連動 4 ～20mA（最大負荷 500 Ω）入出力絶縁スケーリング可能
通信機能		RS-485（無手順通信・Modbus RTU）
周囲温度		0-45℃
周囲湿度		85%RH 以下
電　源		AC100 ～240V　50/60Hz
消費電力		約 10VA
保護構造		IP54 相当
外形寸法(mm）		138(W)×138(H)×175(D)
重　量		約 1kg
標準付属		日除けカバー
